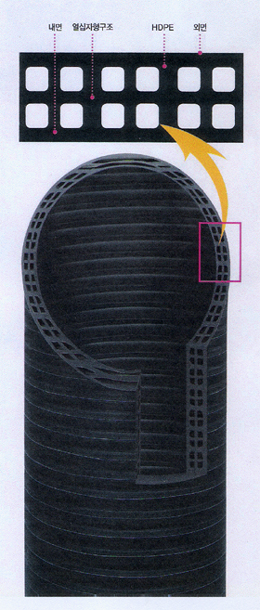

복층벽관은
고밀도 폴리에틸렌(HIPOL)을
주원료로 하고 관의
단면은 2개 이상의
층을 가지고
나선마디
사이에 "+"자형
복층벽구조로 형성되어
이중벽관에 비해
약 150~200%의 강성을
향상도록
설계되어 있다.
|
| |
|
1. 외압강도 - 강성이 우수하여 매설심도가 깊은 현장등에 적합합니다
|
|
원강성
|
구분
|
변경전
|
변경후
|
비고
|
|
이중벽관
(DP)
|
1급 150~600
1급 700~3000
|
SN13 100~200
SN8 250~600
SN5 700~1200
SN4 100~600
SN2 750~1200
|
|
|
2급 150~600
2급 700~3000
|
|
|
다중벽관
(MP)
|
150~200
250~1000
1200~3000
|
SN16 100~200
SN13 250~1000
SN8 1200~1500
|
|
|
충진벽관
(FP)
|
150~200
250~1000
1200~3000
|
SN16 100~200
SN13 250~1000
SN8 1200~1500
|
|
|
|
|
|
2.
시공성
|
|
고강성에
비해중량이
경량이고
내충격성이
우수하여
취급상
파손
등의
손실이
발생되지
않으므로
시공이
용이하며
계절적인
제약이
거의
없다.
|
|
|
|
|
|
|
|
3.
제품규격
|
|
|
|
호칭
|
내경(㎜)
|
외경(㎜)
|
두께(㎜)
|
본당길이
|
|
D200
|
200
|
232
|
16
|
6ｍ
|
|
D250
|
250
|
284
|
17
|
|
D300
|
300
|
340
|
20
|
|
D400
|
400
|
460
|
30
|
|
D450
|
450
|
510
|
30
|
|
D500
|
500
|
570
|
35
|
|
D600
|
600
|
694
|
47
|
|
D700
|
700
|
800
|
50
|
|
D800
|
800
|
912
|
58
|
|
D900
|
900
|
1024
|
62
|
|
D1000
|
1000
|
1150
|
75
|
|
D1200
|
1200
|
1390
|
95
|
|
|
내경의
허용치
D200~D600:±5.1㎜
D700~D1200:±6.4㎜
두께
허용오차
±8%,
관길이
허용오차
+2%
관길이는
6ｍ를
표준으로
하며
당사자의
협의에
따라
조정가능
|
|
|
|
|
